平衡机测量原理深度解析:从传感器到算法

在现代工业生产中,平衡机作为旋转机械动平衡检测的关键设备,其测量精度直接影响着设备运行的安全性和使用寿命。本文将深入剖析平衡机测量系统的工作原理,从传感器信号采集到数据处理算法的完整流程,为相关从业人员提供技术参考。

平衡机测量原理深度解析:从传感器到算法

一、传感器系统的核心作用

平衡机测量系统的基础在于高精度传感器网络。目前主流设备多采用压电式加速度传感器和电涡流位移传感器的组合方案。压电传感器通过压电晶体将机械振动转换为电信号,其频率响应范围通常在0.5Hz-10kHz之间,可准确捕捉转子旋转时的不平衡振动。电涡流传感器则通过电磁感应原理,非接触式测量转子的径向位移,测量精度可达微米级。在实际应用中,两种传感器的安装位置和角度需严格遵循正交布置原则,确保能完整采集X、Y两个方向的振动分量。

二、信号调理电路的关键设计

原始传感器信号需经过精密调理才能进入处理单元。信号调理电路包含三个关键模块:1)阻抗匹配电路,解决传感器输出阻抗与后续电路匹配问题;2)带通滤波器组,根据转子额定转速设置中心频率,有效抑制工频干扰和环境噪声;3)程控增益放大器,通过自动增益控制(AGC)确保不同量级信号都能达到***量化范围。特别值得注意的是,现代平衡机普遍采用数字滤波技术,通过FPGA实现可编程滤波器,相比传统模拟电路具有参数可调、稳定性高等优势。

三、相位参考信号的***提取

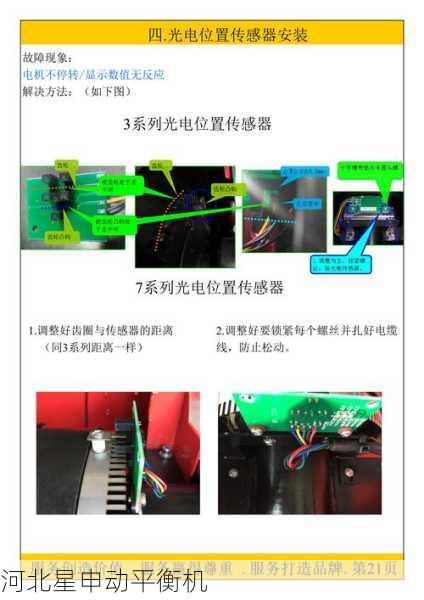

动平衡测量中相位角的准确性直接影响配重位置的确定。光电编码器或键相传感器产生的每转脉冲(PRP)信号是相位测量的基准。先进的数字锁相环(DPLL)技术可将转速波动引起的相位误差控制在±0.5°以内。部分高端机型采用双编码器系统,主编码器用于转速测量,辅助编码器专门用于相位参考,进一步提高了相位检测精度。实际调试时需注意编码器安装的同轴度误差应小于0.02mm,否则会导致周期性相位误差。

四、数字信号处理的核心算法

现代平衡机普遍采用数字信号处理器(DSP)实现实时运算。算法流程主要包括:1)基于FFT的频谱分析,提取工频分量幅值和相位;2)多平面分离算法,解决交叉影响问题;3)影响系数法的矩阵运算,建立振动与不平衡量的数学模型。最新研究显示,采用自适应滤波算法可有效抑制非同步振动干扰,使残余不平衡量检测灵敏度提升30%以上。部分厂商还引入了机器学习算法,通过历史数据训练优化影响系数矩阵,显著缩短了平衡调试时间。

平衡机测量原理深度解析:从传感器到算法

五、温度漂移补偿技术

传感器和电子元件的温度特性是影响测量稳定性的重要因素。先进的温度补偿系统包含:1)嵌入式温度传感器网络,实时监测关键节点温度;2)基于多项式拟合的传感器特性补偿算法;3)参考通道自动校准技术。实测数据表明,完善的温补系统可将全温度范围内的零点漂移控制在满量程的0.5%以内。对于高精度应用场景,建议在设备预热30分钟后再进行测量。

六、系统校准与验证方法

定期校准是保证测量精度的必要措施。标准校准流程包括:1)使用标准转子进行静态平衡验证;2)已知不平衡量的动态测试;3)重复性测试。根据ISO1940-1标准,优质平衡机的重复性误差应小于5%。现场校准可采用便携式振动校准仪,通过注入标准信号验证各通道一致性。值得注意的是,机械安装面的平面度和平行度也会影响测量结果,建议每次安装后都进行基准面校验。

七、未来技术发展趋势

随着工业4.0的推进,平衡机技术正朝着智能化方向发展:1)无线传感器网络减少布线干扰;2)基于数字孪生的虚拟调试技术;3)云平台支持的远程诊断系统。特别值得关注的是,新型光纤传感器和MEMS传感器的应用,有望将测量精度提升一个数量级。算法方面,深度学习在复杂工况下的不平衡识别中展现出巨大潜力,将成为下一代智能平衡机的核心技术。

结语:平衡机测量系统是机械、电子、算法等多学科技术的综合体。深入理解其工作原理,不仅有助于正确使用设备,更能为故障诊断和技术升级提供理论依据。建议用户定期参加专业技术培训,及时了解最新测量技术和标准规范的变化。
