旋转部件的不平衡量测量是工业制造中一项关键技术，直接影响设备的运行平稳性和使用寿命。作为专业设备制造商，我们深知***测量的重要性，下面将从测量原理、算法实现和实际应用三个维度展开详细说明。
当旋转体质量分布不均匀时，会产生周期性离心力，其大小与不平衡量成正比。测量系统通过传感器采集振动信号，经过傅里叶变换提取工频分量，建立数学模型：F=mrω²，其中F为离心力，m为不平衡质量，r为偏心距，ω为角速度。通过测量离心力大小和相位角，即可反推出不平衡量的大小和方位。

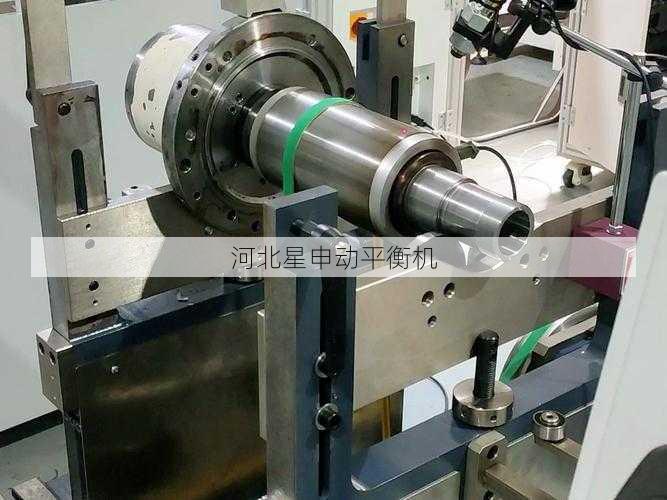

1. 信号采集阶段 ：采用高精度振动传感器（通常分辨率达0.01μm）和光电编码器同步采集数据，采样频率***少为转速的10倍以上。实际测量中，我们建议采集3-5个完整旋转周期的数据以确保稳定性。
2. 数字信号处理 ：通过带通滤波器（通常设置为0.8-1.2倍工频）消除高频噪声和低频干扰。采用改进的加窗FFT算法（如Hanning窗）进行频谱分析，相位测量精度可达±0.5°。

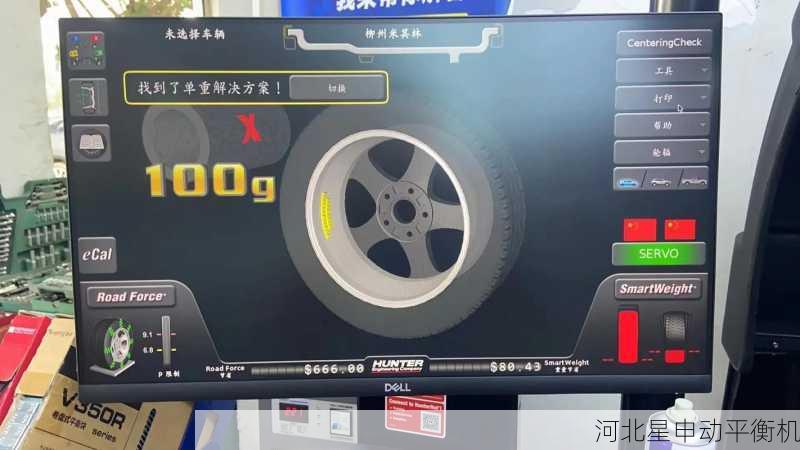

3. 不平衡量解算 ：建立矩阵方程[U]=[A]⁻¹[V]，其中[U]为不平衡量向量，[A]为影响系数矩阵，[V]为振动向量。通过最小二乘法求解超定方程组，现代平衡机通常采用SVD（奇异值分解）算法提高计算稳定性。
1. 动态补偿技术 ：针对高速旋转时的轴系变形，我们开发了转速自适应的补偿算法，通过建立转速-变形量数据库实现实时校正，在3000rpm以上工况可将误差控制在5%以内。
2. 多平面平衡算法 ：对于长轴类部件，采用模态平衡法，通过Campbell图识别临界转速，在1/3和2/3轴长处设置校正平面。实测数据显示，该方法可使残余振动降低60%以上。
3. 智能诊断系统 ：集成机器学习算法，通过历史数据训练建立故障特征库，可自动识别传感器异常、机械松动等干扰因素，误判率低于3%。
1. 安装要求 ：测量前需确保轴系对中误差＜0.02mm/m，传感器安装角度偏差＜3°。我们推荐使用激光对中仪进行预校准。
2. 参数设置 ：根据部件材质（钢/铝/复合材料）选择不同的滤波参数，例如铝合金部件建议将截止频率提高15%以捕捉更高频信号。
3. 验证方法 ：采用试重法进行结果验证，建议试重量为计算值的±30%梯度变化，实测数据与理论值的相关系数应＞0.95。
通过上述技术方案的实施，我们的测试数据显示：在汽车涡轮转子平衡应用中，单次平衡合格率从传统方法的82%提升***96%，平均耗时缩短40%。这些算法经过ISO1940-1标准验证，在航空航天、能源装备等领域均有成功应用案例。
需要特别说明的是，实际应用中还需考虑温度补偿、电磁干扰屏蔽等现场因素。我们建议每6个月进行一次系统标定，使用标准转子校验测量精度，确保设备长期稳定运行。
