平衡机作为旋转机械动平衡检测的关键设备，其平衡精度的计算直接关系到设备运行的稳定性和安全性。本文将系统阐述平衡机平衡精度的计算方法，并结合实际应用场景进行技术解析。
平衡精度是指转子经平衡校正后剩余不平衡量的允许值，通常用g·mm/kg或μm作为单位。在ISO 1940-1标准中，平衡精度等级用G值表示，其物理意义是转子重心偏移量与转速的乘积。例如G2.5表示每毫米转子重量允许2.5g·mm的不平衡量。
实际应用中需要区分静态不平衡和动态不平衡：静态不平衡只需单面校正，而动态不平衡需要双面校正。对于细长转子（长度/直径＞5），动态不平衡的影响更为显著。
平衡精度的基础计算公式为：
Uper = G × (9549/n) × m
式中：
Uper——允许剩余不平衡量(g·mm)
G——平衡精度等级(g·mm/kg)
n——工作转速(r/min)
m——转子质量(kg)
9549——单位换算系数
对于双面平衡的情况，需将允许不平衡量分配到两个校正平面：
Uper1 = Uper × b/(a+b)
Uper2 = Uper × a/(a+b)
其中a、b分别表示校正平面到转子重心的距离。
步骤1：确定精度等级
根据设备类型参考ISO标准选择G值：
- 精密磨床主轴：G0.4
- 电机转子：G2.5
- 风机叶轮：G6.3
步骤2：测量基本参数
准确称量转子质量，测量工作转速。对于变频设备需取***工作转速。
步骤3：计算总允许不平衡量
代入公式计算Uper值，例如5kg电机转子(G2.5，3000r/min)：
Uper = 2.5 × (9549/3000) × 5 = 39.79g·mm
步骤4：分配校正量
若两校正平面距重心分别为100mm和150mm，则：
Uper1 = 39.79×150/250 = 23.87g·mm
Uper2 = 39.79×100/250 = 15.92g·mm
1. 转速敏感性 ：转速每提高一倍，允许不平衡量减少50%。高速转子(＞10000r/min)需特别严格控制。
2. 质量分布 ：非对称结构的转子需要增加校正平面，典型如曲轴需要多面平衡。
3. 支撑刚度 ：柔性支撑系统会放大振动，实际应用中需将计算值乘以0.7-0.9的安全系数。
1. 单位换算 ：注意g·mm与mg·m的换算(1g·mm=1mg·m)，欧美标准常使用oz·in(1oz·in=720g·mm)。
2. 测量误差控制 ：建议实际校正时将计算值降低20%作为控制标准，以补偿测量系统误差。
3. 温度影响 ：高温工况下需考虑材料热膨胀对不平衡量的影响，每100℃温升约产生0.1mm的热变形。
案例1：离心风机叶轮
参数：质量80kg，工作转速1450r/min，G6.3级
计算：Uper=6.3×(9549/1450)×80=3317g·mm
按1:1分配***两个校正平面，每个平面允许1658g·mm。
案例2：精密主轴
参数：质量3.5kg，转速18000r/min，G0.4级
计算：Uper=0.4×(9549/18000)×3.5=0.74g·mm
需使用高灵敏度传感器，控制精度达0.01g·mm。
1. 过平衡现象 ：当校正量超过计算值30%仍不能达标时，需检查转子是否存在弯曲或装配间隙过大。
2. 相位偏移 ：电气干扰可能导致角度测量偏差，应做好传感器屏蔽接地。

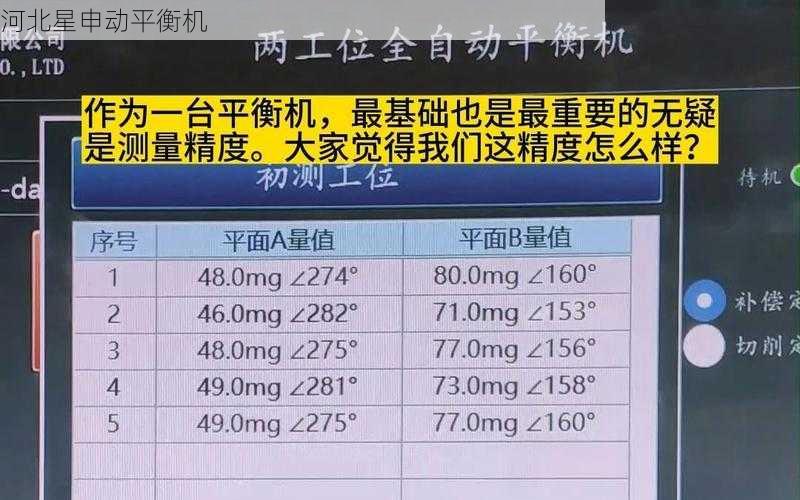

3. 重复性误差 ：连续测量差异＞15%时，需检查传动带张力或支撑轴承磨损情况。
通过上述系统的计算方法和工程实践要点，可以准确确定各类转子的平衡精度要求，为设备安全运行提供技术保障。实际应用中建议保留10-20%的设计余量，以应对工况波动带来的影响。
