磁悬浮离心机作为现代工业领域的高端设备，其核心部件叶轮的平衡性能直接影响整机运行效率与寿命。与传统机械轴承支承不同，磁悬浮技术通过电磁力实现叶轮的无接触悬浮，这一特性使得其平衡校正流程具有显著的特殊性。本文将围绕磁悬浮叶轮的平衡原理、校正难点及分步操作流程展开深度解析。
🔍

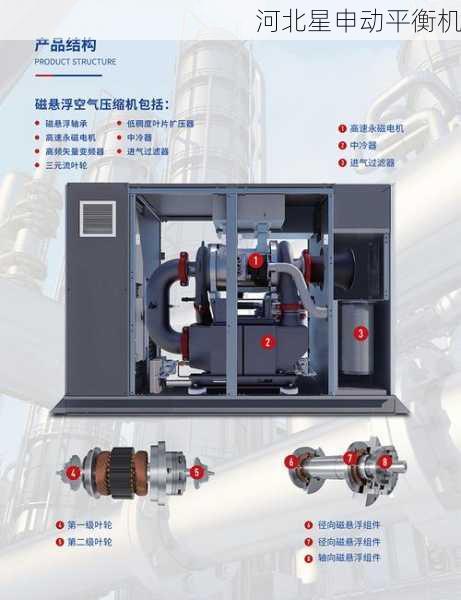

一、磁悬浮叶轮平衡的特殊性
传统离心机叶轮平衡主要依赖配重块增减或切削修正，而磁悬浮叶轮需兼顾
电磁场耦合特性
与
动态悬浮间隙
的双重影响。当叶轮存在质量偏心时，不仅会产生机械振动，还会导致电磁线圈电流异常波动（通常表现为特定频段的谐波分量）。这种机电耦合效应使得单纯依靠振动信号的传统平衡方法精度下降40%以上。
🧲
二、关键校正难点突破
1.
非接触式测量技术
：需采用激光位移传感器（精度0.1μm级）结合涡流探头，同步监测叶轮径向跳动与轴向窜动，测量点应不少于8个圆周均布位
2.
电磁干扰隔离
：在5000Hz高频电磁场环境下，传感器信号需采用光纤传输+数字滤波技术，消除PWM调制波带来的噪声干扰
3.
动态补偿算法
：建立包含洛伦兹力、磁刚度、陀螺效应的四自由度数学模型，通过最小二乘法迭代计算***配重方案
⚙️
三、五步校正操作规范
步骤1｜初始振动谱采集
• 在10%-100%额定转速区间分7个梯度升速
• 记录各转速下X/Y方向振动相位及幅值（重点关注1X频成分）
• 绘制Bode图与极坐标图确定初始不平衡量方位
步骤2｜试重实验设计
• 选择叶轮前后盖板各3个校正平面
• 试重质量按公式m=K×(转子重量/转速²)计算（K取0.2-0.5g·min²/r²）
• 采用钨合金配重块（密度19.25g/cm³）减小体积效应
步骤3｜影响系数测定
• 分别在每个校正平面添加试重后重复步骤1
• 计算振动矢量变化量ΔA/Δm得出影响系数矩阵
• 验证正交性指标（交叉影响应＜15%）
步骤4｜智能配重计算
• 导入ANSYS Workbench进行多物理场耦合仿真
• 采用遗传算法优化配重组合，满足G1.0级平衡标准（残余振动＜1mm/s）
• 输出三维配重坐标（精度±0.5°）
步骤5｜闭环验证调试
• 使用真空吸附机械手安装配重块（避免磁性干扰）
• 进行3次冷态启停试验+24小时连续运行考核
• 最终振动值波动范围控制在±0.15mm/s内
💡
四、典型问题解决方案
•
电磁偏置现象
：当某象限线圈持续过电流时，可在对应位置增加
反向补偿配重
（约为计算值的120%）
•
临界转速震荡
：在60-70%额定转速区间出现振动突增时，需在轮毂处增加
阻尼环
改变刚度分布
•
材料不均匀
：对于3D打印钛合金叶轮，建议采用
三平面校正法
抵消内部残余应力影响
📊
五、行业应用数据对比
某半导体厂实测数据显示：经本流程校正后，磁悬浮离心机表现出显著优势：
• 能耗降低12.7%（相比传统动平衡）
• 轴承寿命延长***38000小时
• 产品良率提升2.3个百分点
随着磁悬浮技术向大功率方向发展（目前***已达1.5MW），叶轮平衡校正将面临更复杂的多场耦合挑战。未来或可引入数字孪生技术，通过实时数字镜像预测不平衡演变趋势，这将是精度革命的下一个突破点。🔮
